橡胶沥青复合封层的应用方法是怎样的？

橡胶沥青复合封层的施工方法需要严格遵循技术规范，以确保其防水、抗裂和耐久性能。以下是详细的施工流程及关键控制要点：

一、施工前准备
1.原路面处理
病害修复：填补坑槽、修复裂缝（灌缝或贴缝），严重松散区域需铣刨后重新铺筑基层。
清洁除尘：采用高压水枪或清扫车彻底清除路面泥土、油污和杂物，确保无松散颗粒。
干燥要求：路面含水率需低于5%，雨天或潮湿环境禁止施工。
2.材料准备
橡胶沥青：需符合黏度（177℃时1.5~4.0 Pa·s）和软化点（≥54℃）标准，现场加热至180~190℃保温。
集料：选用坚硬、洁净的单一粒径碎石（如3~5mm或5~8mm），预加热至150~170℃。
纤维或改性材料（可选）：如添加玻璃纤维增强抗裂性。
二、施工工艺流程

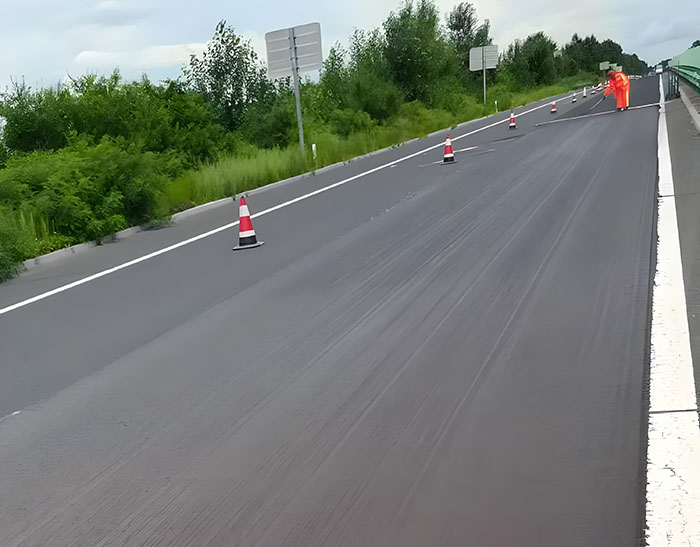

1. 橡胶沥青喷洒
喷洒量控制：用量通常为1.8~2.5 kg/m²（根据路面状况调整），采用智能洒布车均匀喷洒，横向搭接宽度10~15cm。
温度控制：喷洒时沥青温度需保持在175~185℃，避免低温导致黏结不良。
2. 碎石撒布
同步撒布：在橡胶沥青未冷却前（60秒内），用碎石撒布车均匀覆盖，用量为12~18 kg/m²（覆盖率80%~90%）。
碾压定型：立即用胶轮压路机碾压1~2遍（速度≤5 km/h），确保碎石嵌入沥青层。
3. 纤维/织物层铺设（可选）
夹层设计：在橡胶沥青层间铺设聚酯纤维布或玻璃纤维网格，增强抗反射裂缝能力。
4. 二次沥青喷洒与碎石覆盖（双层结构适用）
重复步骤1~2，形成“沥青-碎石-沥青-碎石”复合结构，提升密封性和耐久性。
5. 最终碾压与养护
终压：钢轮压路机补充碾压1遍，消除轮迹。
开放交通：自然冷却至50℃以下（约2~4小时），初期限速40 km/h避免碎石飞散。
三、关键控制要点
1.温度管理
橡胶沥青储存、喷洒及碎石加热温度需实时监测，温差超±5℃需调整工艺。
2.覆盖率检测
施工后采用目测或数码图像分析，碎石覆盖率需≥80%，局部裸露区域需补洒。
3.环境适应性
气温：施工时环境温度≥10℃，雨天或大风天气暂停作业。
风速：超过3级风时需设置挡风设施，防止沥青喷洒不均。
四、常见问题与对策
1.沥青黏结不足：原因可能是路面未清洁或沥青温度过低，需返工重新喷洒。
碎石脱落：早期通车速度过快或碾压不足，可补洒乳化沥青固定。
泛油：沥青用量过多，需刮除多余沥青或撒布细砂处理。
五、应用案例参考
1.高速公路：某G15沈海高速路段采用双层橡胶沥青封层，7年内裂缝发展率降低70%。
2.城市道路：上海市浦东新区应用后，降噪效果达4分贝，维修周期延长至8年。
通过规范施工，橡胶沥青复合封层可显著提升路面性能，尤其适用于高等级公路预防性养护和重载交通路段。
